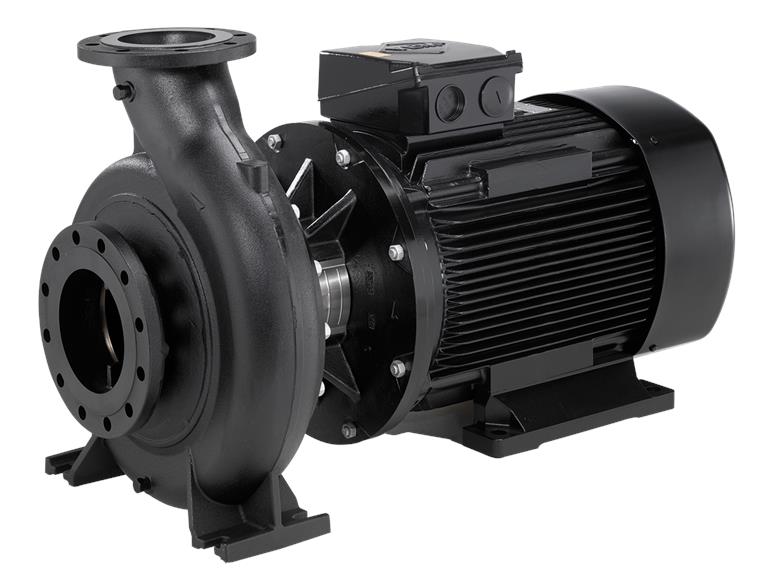

Насос консольно-моноблочный GRUNDFOS NB 100-200/219 AF2ABQQE

SKU: 99535671 Category:

Description

Несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы – PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением.

Additional information

Вал

EN 1.4301AISI 304Stainless steel
Вес брутто, кг

226
Диаметр вала, мм

32
Допуски по рабочим характери

ISO9906:2012 3B
Допустимое давление, бар

PN 16
Защита электродвигателя

PTC
Изнашиваемое кольцо

Brass
Класс защиты (IEC 34-5)

55 (Protect. water jets/dust)
Класс изоляции (IEC 85)

F
Класс энергоэффективности

IE2
Код материала

A
Код присоединения

F2
Код резины

E
Количество полюсов

4
Конструкция подшипника

Standard
Корпус насоса

ASTM class 35ЧугунEN-GJL-250
Корпус насоса с ножками

Да
Коэффициент мощности

0.9
Максимальная температура окр

60
Максимальное рабочее давлени

16
Материал рабочего колеса

ЧугунASTM class 30EN-GJL-200
Минимальный индекс эффективн

0.65
Монтажное обозначение по IEC

IM B35
Номер электродвигателя

83L15424
Номинальная мощность P2, кВт

11
Номинальная скорость, об/м

1460
Номинальное напряжение, В

3 x 380-420D/660-725Y
Номинальное рабочее колесо,

200
Номинальный напор, м

13.69
Номинальный расход, м³/ч

172.2
Номинальный ток, А

21, 8-19, 8/12, 6-11, 4
Опорный блок

N
Первичное уплотнение вала

BQQE
Плотность, кг/м³

998.2
Пусковой ток, А

700-700
Рабочая жидкость

Вода
Размер всасывающего патрубка

DN 125
Размер напорного патрубка

DN 100
Текущий диаметр рабочего кол

219
Температура перекачиваемых ж

-25 .. 120
Тип исполнения

A
Тип установки уплотнения

Одинарное
Трубное соединение

EN 1092-2
Частота питающей сети, Гц

50
Энергоэффективность

IE2 90, 3%
Эффективность двигателя при

90.3-90.3
Эффективность электродвигате

90.3-90.3
Вес нетто, кг

201
Бренд

Grundfos
