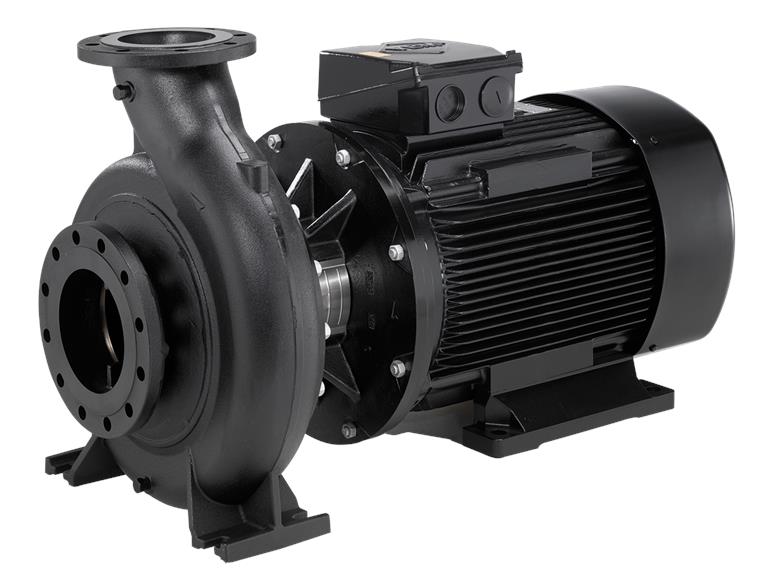

Насос консольно-моноблочный GRUNDFOS NB 100-250/229 EUP AF2ABQQE

SKU: 99536323 Category:

Description

Несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы – PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением.

Additional information

Вал

EN 1.4301AISI 304Stainless steel
Вес брутто, кг

712
Диаметр вала, мм

32
Допуски по рабочим характери

ISO9906:2012 3B
Допустимое давление, бар

PN 16
Защита электродвигателя

PTC
Изнашиваемое кольцо

Brass
Класс защиты (IEC 34-5)

55 (Protect. water jets/dust)
Класс изоляции (IEC 85)

F
Класс энергоэффективности

IE2
Код материала

A
Код присоединения

F2
Код резины

E
Количество полюсов

2
Конструкция подшипника

Standard
Корпус насоса

ASTM class 35ЧугунEN-GJL-250
Корпус насоса с ножками

Да
Коэффициент мощности

0.9
Максимальная температура окр

60
Максимальное рабочее давлени

16
Материал рабочего колеса

ЧугунASTM class 30EN-GJL-200
Минимальный индекс эффективн

0.70
Монтажное обозначение по IEC

IM B35
Номер электродвигателя

83K15440
Номинальная мощность P2, кВт

75
Номинальная скорость, об/м

2970
Номинальное напряжение, В

3 x 380-420D/660-725Y
Номинальное рабочее колесо,

250
Номинальный напор, м

61.78
Номинальный расход, м³/ч

302
Номинальный ток, А

134-122/76, 5-70, 0
Опорный блок

N
Первичное уплотнение вала

BQQE
Плотность, кг/м³

998.2
Пусковой ток, А

750-750
Рабочая жидкость

Вода
Размер всасывающего патрубка

DN 125
Размер напорного патрубка

DN 100
Текущий диаметр рабочего кол

229
Температура перекачиваемых ж

-25 .. 120
Тип исполнения

A
Тип установки уплотнения

Одинарное
Трубное соединение

EN 1092-2
Частота питающей сети, Гц

50
Энергоэффективность

IE2 94, 0%
Эффективность двигателя при

93.5-93.5
Эффективность электродвигате

94.0-94.0
Вес нетто, кг

654
Бренд

Grundfos
