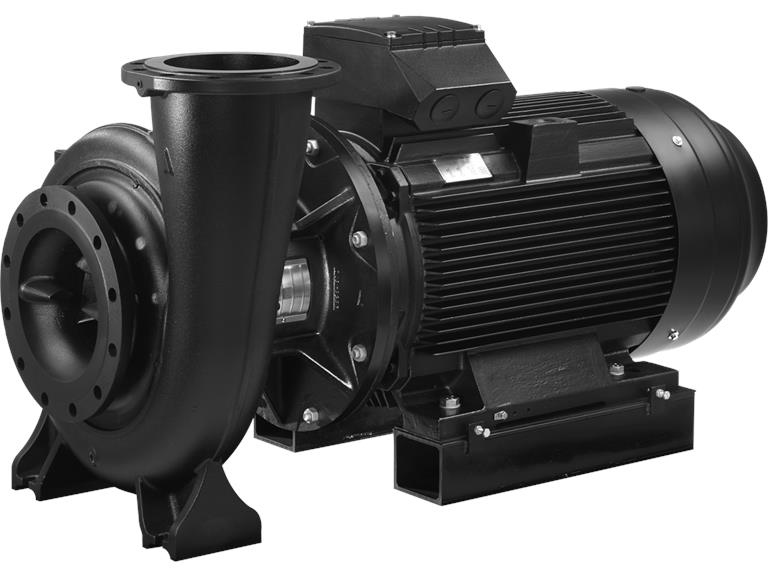

Насос консольно-моноблочный GRUNDFOS NB 100-400/334 EUP AF2ABQQE

SKU: 99364882 Category:

Description

Несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы – PN 10 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением.

Additional information

Cos phi

0.9
Nominal impeller diameter

400
Вал

EN 1.4301AISI 304Stainless steel
Вес брутто, кг

386
Диаметр вала, мм

42
Допуски по рабочим характери

ISO9906:2012 3B
Допустимая температура жидко

20-25 .. 120
Допустимое давление, бар

PN 16
Защита электродвигателя

PTC
Изнашиваемое кольцо

Brass
Класс изоляции (IEC 85)

F
Класс энергоэффективности

IE2
Код материала

A
Код присоединения

F2
Код резины

E
Код торцевого уплотнения вал

BQQE
Количество полюсов

4
Конструкция подшипника

Standard
Корпус насоса

ASTM class 35Чугун
Корпус насоса с ножками

Да
Максимальная температура окр

60
Максимальное рабочее давлени

16
Материал корпуса

EN-GJL-250
Материал рабочего колеса

Чугун
Минимальный индекс эффективн

0.70
Монтажное обозначение по IEC

IM B35
Номер электродвигателя

83L15430
Номинальная мощность P2, кВт

22
Номинальная скорость, об/м

1470
Номинальное напряжение, В

3 x 380-420D/660-725Y
Номинальный напор

33.2
Номинальный расход

176.3³/ч
Номинальный ток, А

42, 5-38, 5/24, 4-22, 2
Объем поставки, м³

0.951³
Опорный блок

N
Плотность, кг/м³

998.2
Преобразователь частоты

Отсут.
Пусковой ток, А

750-750
Рабочая жидкость

Вода
Рабочее колесо, AISI/ASTM

ASTM class 30
Рабочее колесо, EN/DIN

EN-GJL-200
Размер всасывающего патрубка

DN 125
Размер напорного патрубка

DN 100
Скорость насоса, при которой

1470
Стандарт соединения труб

EN 1092-2
Степень защиты (IEC 34-5)

55 (Protect. water jets/dust)
Текущий диаметр рабочего кол

334
Тип исполнения

A
Тип установки уплотнения

Одинарное
Частота питающей сети, Гц

50
Энергоэффективность

IE2 91, 8%
Эффективность двигателя при

91.8-91.8
Эффективность электродвигате

91.8-91.8
Вес нетто, кг

353
Бренд

Grundfos
