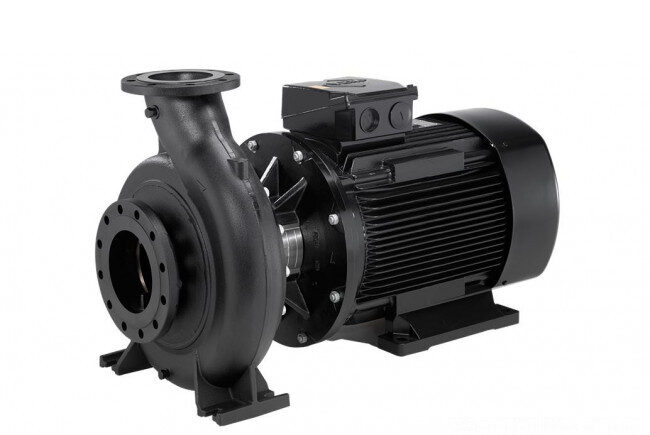

Насос консольно-моноблочный GRUNDFOS NB 150-200/224 AF1ABQQE

SKU: 99535752 Category:

Description

Несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы – PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением.

Additional information

Cos phi

0.9
Nominal impeller diameter

200
Вал

EN 1.4301AISI 304Stainless steel
Вес брутто, кг

339
Диаметр вала, мм

32
Допуски по рабочим характери

ISO9906:2012 3B
Допустимая температура жидко

20-25 .. 120
Допустимое давление, бар

PN 10

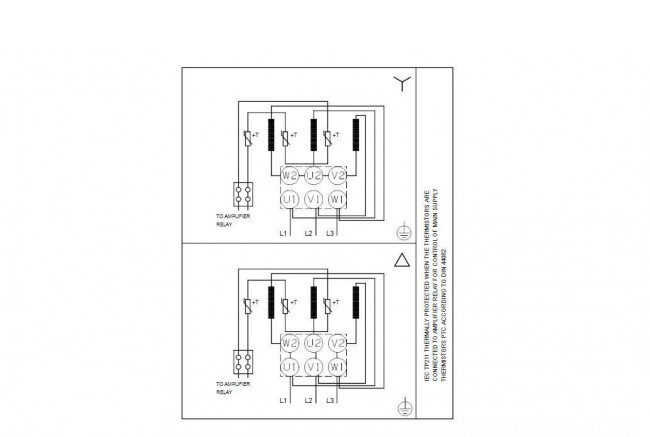

Защита электродвигателя

PTC
Изнашиваемое кольцо

Brass
Класс изоляции (IEC 85)

F
Класс энергоэффективности

IE2
Код материала

A
Код присоединения

F1
Код резины

E
Код торцевого уплотнения вал

BQQE
Количество полюсов

4
Конструкция подшипника

Standard
Корпус насоса

ASTM class 35Чугун
Корпус насоса с ножками

Да
Максимальная температура окр

60
Максимальное рабочее давлени

10
Материал корпуса

EN-GJL-250
Материал рабочего колеса

Чугун
Минимальный индекс эффективн

0.70
Монтажное обозначение по IEC

IM B35
Номер электродвигателя

83L15426
Номинальная мощность P2, кВт

15
Номинальная скорость, об/м

1460
Номинальное напряжение, В

3 x 380-420D/660-725Y
Номинальный напор

9.631
Номинальный расход

399.7³/ч
Номинальный ток, А

29, 0-26, 5/16, 8-15, 2
Объем поставки, м³

0.951³
Опорный блок

N
Плотность, кг/м³

998.2
Преобразователь частоты

Отсут.
Пусковой ток, А

750-750
Рабочая жидкость

Вода
Рабочее колесо, AISI/ASTM

ASTM class 30
Рабочее колесо, EN/DIN

EN-GJL-200
Размер всасывающего патрубка

DN 200
Размер напорного патрубка

DN 150
Скорость насоса, при которой

1460
Стандарт соединения труб

EN 1092-2
Степень защиты (IEC 34-5)

55 (Protect. water jets/dust)
Текущий диаметр рабочего кол

224
Тип исполнения

A
Тип установки уплотнения

Одинарное
Частота питающей сети, Гц

50
Энергоэффективность

IE2 91, 0%
Эффективность двигателя при

91.0-91.0
Эффективность электродвигате

91.0-91.0
Вес нетто, кг

307
Бренд

Grundfos
