Установка повышения давления Grundfos HYDRO MPC-E 4 CR90-3-1 50/60Hz RUS U2 C-A-A-GHV

Установка повышения давления Grundfos HYDRO MPC-E 4 CR90-3-1 50/60Hz RUS U2 C-A-A-GHV – cистема повышения давления поставляется в виде компактной установки в соответствии с DIN 1988/T5. Все насосы оснащены функцией контроля скорости. Система повышения давления оборудована насосами CR, подключенными к внешним частотным преобразователям типа CUE Grundfos (по одному для каждого насоса).

• Hydro MPC-E обеспечивает постоянное давление путем изменения скорости вращения насосов.
• Производительность системы изменяется включением/выключением требуемого количества насосов и параллельным управлением работающими насосами.
• Переключение насосов осуществляется автоматически и зависит от нагрузки, времени и отказов оборудования.
• Для каждого из включенных насосов задана своя скорость вращения.

Комплектация системы:

Части насоса, контактирующие с перекачиваемой жидкостью, выполнены из нержавеющей стали EN DIN 1.4301. Рамы и корпуса насосов могут быть выполнены чугуна EN-GJS-500-7 (CR) в зависимости от типа насоса; другие ответственные детали изготавливаются из нержавеющей стали EN DIN 1.4301. Насосы оборудованы сменными картрижными уплотнениями вала HQQE (SiC/SiC/EPDM), удобными в обслуживании.

• Два коллектора из нержавеющей стали EN DIN 1.4571.
• Вплоть до комплектации CR 90, рама-основание изготавливается из нержавеющей стали EN DIN 1.4301, выше CR90 насосы размещаются на оцинкованной I-Beam раме.
• Один обратный клапан (POM) и два отсечных клапана для каждого насоса.
• Обратные клапаны сертифицированы в соответствии с требованиями DVGW, отсечные клапаны – в соответствии с требованиями DIN и DVGW.
• Переходник с отсечным клапаном для подключения к мембранному баку.
• Манометр и датчик давления (аналоговый вывод 4-20 мА).

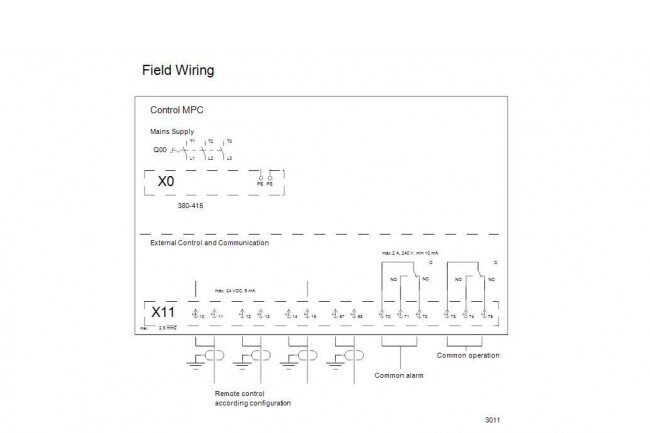

• Шкаф управления Control MPC в стальном корпусе с IP 54, включая главный переключатель, все требуемые плавкие предохранители, защиту двигателя, устройства включения/выключения, контроллер CU 352, регулируемый микропроцессором.
• Защита от сухого хода и мембранный бак поставляются как неотъемлемая часть установки.

Контроль работы насосы осуществляется с панели управления Control MPC, оснащенной следующими функциями:

• Программируемый контроллер CU 352 для нескольких насосов.
• Постоянное управление давлением благодаря постоянно изменяющимся параметрам настройки скорости каждого насоса.
• Контроллер PID с функцией настройки параметров PI (Kp + Ti).
  • Поддержка постоянного давления в заданной точке независимо от давления на входе.
  • Включение/выключение насоса при низком расходе.
  • Автоматический контроль каскадной работы насосов для обеспечения максимальной эффективности.
    • Выбор минимального периода времени между пуском/остановом, автоматическое переключение насосов, а также смена приоритетных насосов.
  • Функция автоматического тестирования для предотвращения неравномерной загрузки насосов при заклинивании одного из них.
  • Возможность выделения резервного насоса.
  • Возможность выделения резервного датчика (запасной первичный датчик).
  • Работа в ручном режиме.
  • Внешний ввод установочных значений.
  • Запись диаграммы работы.
  • Установка предельных значений рабочих параметров.
  • Функции удаленного цифрового контроля:
  • включение/выключение системы;
  • макс., мин., или установленные пользователем рабочие характеристики;
  • наличие до 6 альтернативных установочных значений.
  • Цифровые вводы/выводы могут быть настроены по отдельности.
  • Функции контроля насоса и системы:
  • установка максимальных и минимальных пределов рабочих характеристик
  • контроль давления на входе
  • защита двигателя
  • Проверка работоспособности кабелей и датчиков
  • Журнал аварийных сообщений с указанием последних 24 сообщений

Дисплей и функции индикации:

• Цветной экран
• Зеленый световой индикатор для индикации работы и красный для индикации неисправности
• Беспотенциальный перекидной контакт сигнализирующий режим работы или неисправности.
• Шина связи Grundfos bus.

Можно добавлять модули CIM связи для связи с Scada / BMS.
