Установка повышения давления Grundfos HYDRO MPC-E 4 CRE45-3 50/60Hz RUS

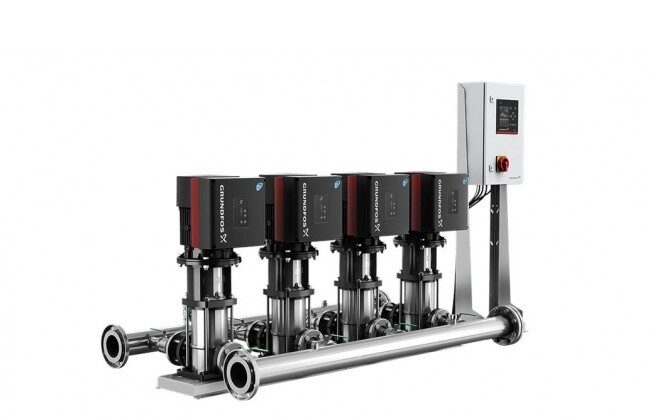

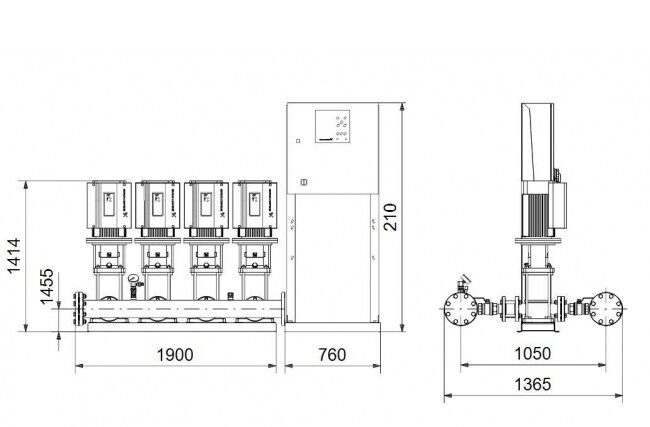

Установка повышения давления Grundfos HYDRO MPC-E 4 CRE45-3 50/60Hz RUS – cистема повышения давления, в соответствии со стандартом DIN 1988/T5. Скорость всех насосов регулируется. Начиная от 0,37 и до 22 кВт, все станции оснащены насосами CR, CRE, с двигателями со встроенным преобразователем частоты и высокоэффективными постоянными магнитами. Общий КПД этих электродвигателей лучше, чему у двигателей соответствующих стандарту IE4 по IEC60034-31, хотя данный стандарт применяется только для электродвигателей.

• Hydro MPC-E поддерживает постоянное давление с помощью непрерывного контроля частоты вращения насосов.
• Производительность системы устанавливается в соответствии с требованием посредством включения/выключения необходимого количества насосов и с помощью параллельного управления эксплуатируемыми насосами.
• Переключение насосов автоматическое и зависит от нагрузки, времени и возникновения неисправности.

От 3 до 22 кВт станции оснащены насосами CR, CRE, со встроенными преобразователями частоты. Общий КПД этих электродвигателей, в том числе с преобразователем частоты, выше класса IE3 по IEC60034-31, хотя данный стандарт применяется только для электродвигателей.

Система включает в себя:

Детали насосов, соприкасающиеся с перекачиваемой жидкостью изготовлены из нержавеющей стали согласно EN DIN 1.4301. Основания и напорные части насосов – из чугуна EN-GJS-500-7 (CR); остальные основные детали и соединения изготовлены из нержавеющей стали согласно EN DIN 1.4301. Насосы снабжены простым в обслуживании картриджным торцевым уплотнением вала HQQE (SiC/SiC/EPDM).

• Два патрубка из нержавеющей стали EN DIN 1.4571.
• Опорная рама из нержавеющей стали EN DIN 1.4301 до CR 90; от CR 90 насосы размещаются на оцинкованной раме I-Beam.
• Один обратный клапан (POM) и два запорных клапана для каждого насоса.
• Обратные клапаны аттестованы по DVGW, запорные клапаны по DIN и DVGW.
• Переходник с запорным клапаном для подсоединения к мембранному баку.
• Манометр и датчик давления (аналоговый выход 4 – 20 мА).

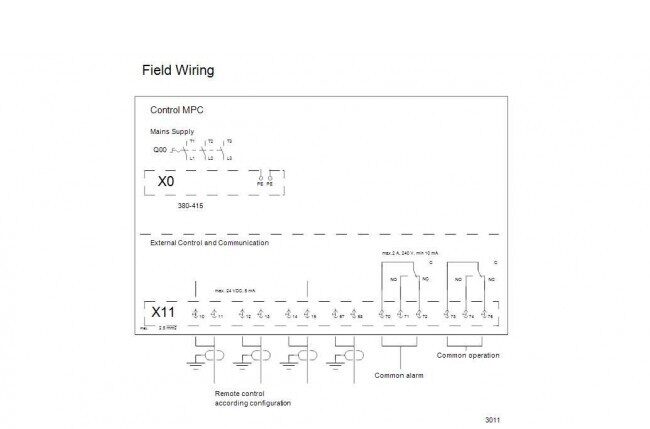

• Шкаф Control MPC в стальном корпусе, IP54, включая главный переключатель, все необходимые плавкие предохранители, защита двигателя, коммутационное оборудование и микропроцессорный контроллер CU 352.

Система защиты от сухого хода и мембранный бак поставляются как неотделимая часть системы.

Управление работой насосов осуществляется с помощью Control MPC, который обладает следующими функциями:

• Мульти-контроллер насосов, CU 352.
• Постоянное регулирование давления с помощью непрерывной настройки переменных частоты вращения каждого насоса в отдельности.
• Контроллер PID с устанавливаемыми параметрами PI (Kp+Ti).
• Постоянное давление при установленном значении, не зависящее от давления на входе.
• Включение / выключение работы при малом расходе жидкости.
• Автоматическое каскадное управление насосами для достижения оптимального КПД.
• Выбор мин. времени между пуском/остановом, автоматическое переключение насосов и определение очерёдности включения насосов.
• Автоматический пробный пуск насосов, находящихся в резерве: гарантирует запуск насосов после долгого простоя.
• Возможно переподключение резервных насосов.
• Резервный датчик давления (в случае выхода из строя первого датчика).
• Работа в ручном режиме.
• Внешнее управление установленными значениями.
• Запись рабочей диаграммы
• Ограничение установленного значения в пределах
• Функции цифрового дистанционного управления:
  • включение/выключение системы
  • макс., мин. или определяемый пользователем режимы
  • до 6 альтернативных установленных значений.
    • Цифровые входы и выходы можно конфигурировать по отдельности.
    • Функции контроля насоса и системы:
  • минимальные и максимальные пределы текущей величины
  • давление на входе
  • защитные устройства двигателя.
    • Проверка датчиков и кабелей на предмет неисправностей.
    • Журнал регистрации аварий, где зафиксированы последние 24 аварийных сигнала.
    • Функции дисплея и индикации:
      • Цветной экран
      • зелёный световой индикатор для обозначения рабочего состояния и красный для обозначения неисправностей
      • перекидные контакты с нулевым потенциалом для работы и неисправности.
    • Коммуникация через шину связи Grundfos Bus.

Можно добавлять модули CIM связи для общения по Scada / BMS.

Насосы, трубопровод, кабели в комплекте, а также шкаф Control MPC, установлены на раму-основание. Установка повышения давления была испытана и имеет предварительные настройки.
